Système PSK
Ferrures coulissantes
Les grandes baies vitrées sont une caractéristique de l’architecture moderne. Ils laissent entrer beaucoup de lumière, offrent une belle vue et font « respirer » les pièces. Cependant, les fenêtres qui s’ouvrent traditionnellement vers l’intérieur nécessitent beaucoup d’espace. Les fenêtres coulissantes sont une excellente solution car elles allient beauté et confort sans prendre de place dans l’appartement.
Winkhaus propose différentes variantes de ferrures coulissantes : des plus simples – avec uniquement une fonction coulissante – aux plus avancées – oscillo-coulissantes et levantes-coulissantes – jusqu’aux ferrures coulissantes innovantes avec une fonction d’extension supplémentaire. Cette fonction, également appelée « ventilation sur le 6 », consiste à éloigner le vantail du dormant d’environ 6 mm sur tout son périmètre. Il permet un échange d’air efficace tout en maintenant une résistance accrue des fenêtres à l’effraction. Cette méthode de ventilation assure un apport constant d’air frais et un climat intérieur sain, sans provoquer de courants d’air et en empêchant la pluie et les insectes de pénétrer à l’intérieur. Un avantage supplémentaire est l’économie d’énergie, car nous ne ventilons que ce qui est nécessaire.
Les ferrures Winkhaus peuvent être utilisées pour les structures coulissantes en PVC, en bois et en aluminium. Les ferrures coulissantes Winkhaus se caractérisent par une qualité et une durabilité élevées ainsi que par un design intemporel et attrayant. Leur style raffiné les prédispose à être utilisés dans des conceptions architecturales non conventionnelles.
En plus des ferrures, Winkhaus propose des poignées pour portes coulissantes dans différentes versions de couleurs.
duoPort S
Gamme compacte
- Les ferrures comprennent des loquets avec un entraxe de 15,5 mm et 7,5 mm, chacun d’eux étant également disponible dans une version avec une résistance accrue à l’effraction.
- Les goupilles de verrouillage sont en forme de champignon, ce qui assure une connexion sécurisée entre la goupille et le crochet sur le cadre.
- La gamme de serrures est complétée par une variante avec un insert de verrouillage breveté avec un axe de 15,5 mm.
- La hauteur du vantail de la porte – selon le type de serrure – est de 400 mm à 2200 mm.
Caractéristiques de conduite
- Les chariots sont équipés de roulements à billes et de rouleaux de haute qualité en plastique spécial, qui assurent un mouvement léger et fluide des ailes.
- Convient aux poids de porte jusqu’à : 70 kg, 80 kg ou 140 kg (selon la variante)
- Réglage de la hauteur des chariots – en option.
Facile à installer
- Grâce aux crochets adaptés au profil, la pose du cadre est simple et rapide. Les gâches sont adaptées de manière standard aux serrures à résistance accrue à l’effraction, leur installation ne nécessite donc aucune étape supplémentaire.
- Les modules de verrouillage à longueur fixe rendent le montage encore plus facile et plus rapide.
Caractéristiques
Serrures adaptées à la géométrie du profil
- Hauteur du vantail de porte de 400 mm à 2200 mm
- Butées arrière disponibles 7,5 mm et 15,5 mm
- Système de verrouillage à goupille champignon
- Éléments du cadre fixés avec 2 vis
- Hauteur de la poignée réglable (milieu)
Boulons de verrouillage avec insert breveté
- Hauteur du vantail de porte de 600 mm à 2200 mm
- Distance entre les axes 15,5 mm
- Convient pour le montage d’un insert breveté
- Pour profils étroits
- Hauteur de la poignée réglable (milieu)
Chariots de haute qualité
- Chariots à roulement à rouleaux à fonctionnement fluide
- Rouleaux de haute qualité en matériau spécial
- Disponibles en option – chariots avec réglage en hauteur
- Possibilité d’augmenter la capacité de charge des chariots tandem au moyen d’adaptateurs adaptés au profil

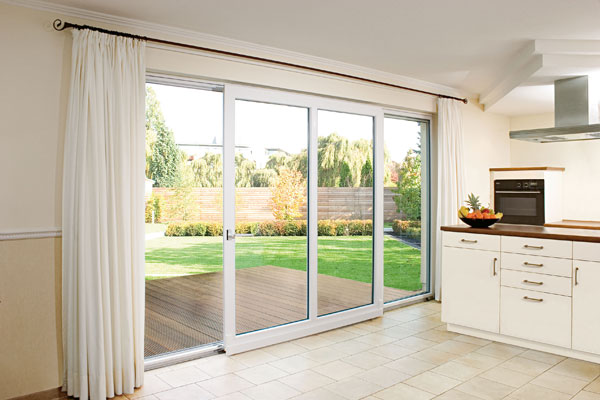

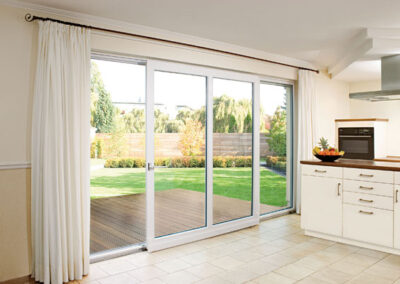

duoPort SK
L’architecture moderne met l’accent sur les fenêtres de grand format qui répondent à des exigences élevées en matière de sécurité, de confort, d’esthétique et d’efficacité énergétique. La réponse de Winkhaus est le système coulissant et oscillo-coulissant confortable duoPort SK pour les grands vitrages, en phase avec les dernières tendances.
Facilité d’utilisation, solutions fiables
L’utilisateur de la ferrure duoPort SK appréciera le grand confort d’utilisation de la menuiserie équipée de cette solution, le fonctionnement en douceur et la possibilité d’augmenter la résistance à l’effraction. Des chariots très stables avec des rouleaux de 28 mm de diamètre assurent un coulissement fluide et silencieux des vantaux. Les brosses de nettoyage intégrées au rail augmentent la fiabilité de la pose et le seuil bas facilite la sortie des utilisateurs sur la terrasse.
Deux versions
Le raccord duoPort SK est disponible en 2 versions : SK-S avec fonctionnement manuel sans assistance électrique et SK-Z avec un confort d’utilisation accru. La ferrure duoPort SK-Z est équipée d’une poignée spéciale avec commande, qui facilite l’inclinaison, le coulissement et la fermeture même des ouvrants très lourds.
Technologie pour ailes lourdes
Les vitrages lourds, de grande taille et inclinables et coulissants nécessitent l’utilisation d’une technologie fiable. La ferrure duoPort SK est parfaitement adaptée à ce type de menuiserie. La capacité de charge du luminaire est (selon la version) jusqu’à 200 kg.
Protection antivol modulaire
La ferrure duoPort SK peut être facilement adaptée aux exigences individuelles en matière de résistance à l’effraction de la menuiserie. La variante de base du raccord est équipée de goupilles de verrouillage solides en forme de champignon. En utilisant des loquets anti-effraction sur le cadre de la fenêtre, nous pouvons obtenir une résistance à l’effraction jusqu’à la classe RC2/RC2 N.
Également pour l’aluminium
Une variante spéciale de la ferrure duoPort SK est disponible, conçue pour la menuiserie en aluminium. Atrium Alu-HKS 200* vous permet de créer des structures coulissantes de grandes dimensions et possède des paramètres uniques dans sa catégorie. Disponible en versions avec commande manuelle et commande par poignée. Grâce à la combinaison avec des catégories de poids de 100 kg, 160 kg et 200 kg, nous obtenons une multitude de variantes, nous permettant d’adapter la solution aux besoins individuels.

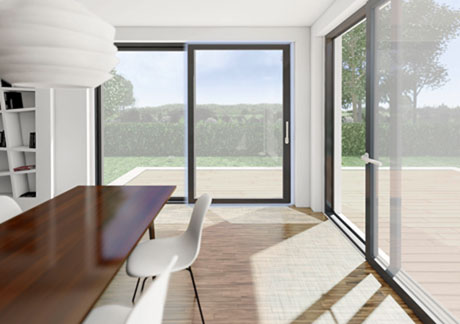

duoPort PAS
Ferrure coulissante avec fonction de positionnement parallèle du vantail par rapport au dormant
La ferrure innovante duoPort PAS confère aux portes coulissantes une nouvelle dimension fonctionnelle.
La fonction de positionnement du vantail parallèle au cadre permet une ventilation naturelle et économe en énergie, même lorsque les membres du ménage ne sont pas présents. L’utilisation intuitive du raccord est très pratique.
- Un échange d’air naturel et efficace s’effectue grâce à un espace d’environ 6 millimètres entre le châssis et le cadre, sur tout le périmètre de la fenêtre.
- La fonction de positionnement du vantail parallèle au cadre permet une économie d’énergie et une ventilation sûre, même lorsque les membres du ménage ne sont pas présents.
- La combinaison de la goupille champignon octogonale du système activPilot et des loquets de cadre spéciaux garantit une sécurité accrue même dans la version de base de la ferrure.
- Lorsque la porte est positionnée parallèlement à la fenêtre, la ferrure a la même classe de résistance à l’effraction que lorsqu’elle est fermée.
- Utilisation intuitive, grand confort.
- Grâce aux amortisseurs intégrés et aux dispositifs de stockage d’énergie, vous pouvez déplacer librement des ouvrants pesant jusqu’à 160 kg (200 kg*)
- Une nouvelle méthode de ventilation économe en énergie protège les pièces contre un refroidissement inutile.
- Ensembles de guides assemblés en usine
- Un emballage bien pensé des ferrures facilite la production de menuiseries
- Raccords et loquets périmétriques du système activPilot

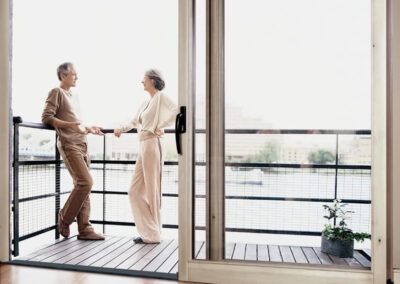

Atrium HS 300*
Système coulissant et élévateur Hautau
Atrium HS est un système coulissant à levage de Hautau, conçu pour les menuiseries PVC, bois ou aluminium. Le système Atrium HS permet la construction de portes-fenêtres à seuil bas. L’utilisation de guides inférieurs plats permet un déplacement confortable sur la terrasse, même pour les personnes en fauteuil roulant. La rupture de pont thermique utilisée dans le seuil assure un bon parcours isotherme, ce qui élimine le risque de gel à très basse température.
- Système coulissant à levage pour menuiseries bois, PVC et aluminium.
- Il permet de déplacer le vantail de la porte dans un plan sans avoir besoin de l’éloigner avant de le déplacer.
- Les guides inférieurs plats facilitent les déplacements entre l’intérieur de la maison et la terrasse.
- Lors du coulissement, le vantail est légèrement surélevé, ce qui réduit les frottements entre le seuil et les joints.
- Les chariots sont équipés de brosses spéciales qui nettoient le rail à chaque déplacement de la porte.

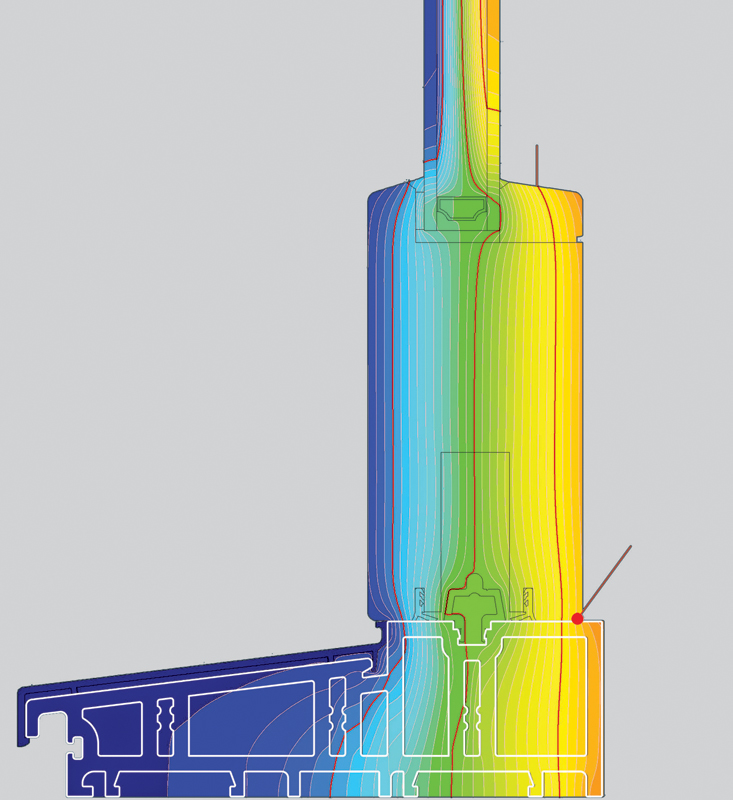

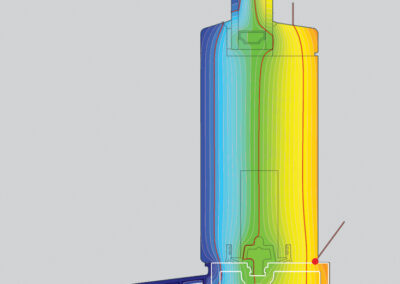

- Une rupture de pont thermique dans le seuil élimine le risque de gel à basse température.
- Possibilité de verrouiller la porte dans la position souhaitée en tournant la poignée vers le bas.
